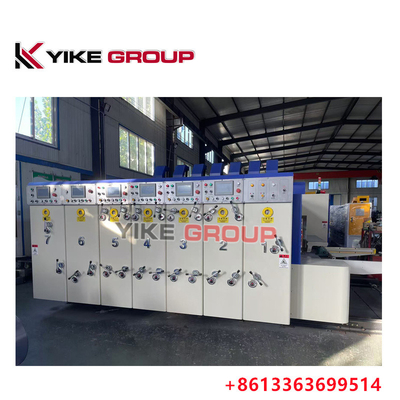

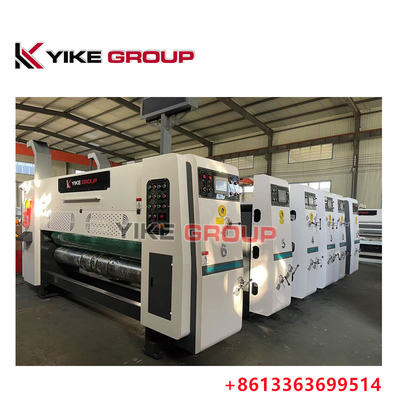

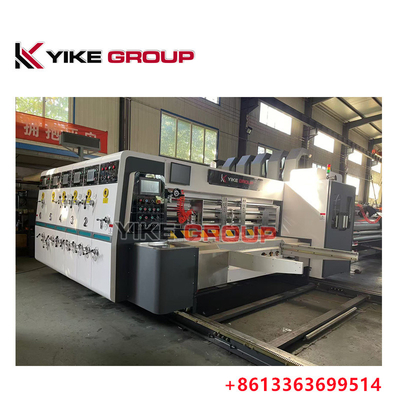

سرعة التصميم 150pcs/MinYK-1425 طباعة فلكسو أوتوماتيكية قطع الموت مع سكاكين المسامير آلة

سرعة التصميم 150pcs / MinYK-1425 الطباعة الذاتية Flexo قطع الموت مع سكاكين المسامير آلة

تكوين وخصائص أداء الآلة بأكملها

1يسيطر الكمبيوتر على كل وحدة طباعة وتعديل مرحلة التقطيع والقطع ، والذي هو مريح وموثوق به للعمل.

2جميع عجلات التروس مصنوعة من الفولاذ عالية الجودة، المصفوفة بالكروم الصلب، و الأرضية السطحية.

3. تتبنى عجلة التنقل ناقل التنقل الهليكي عالي الدقة ، المصنوع من الفولاذ السبائك عالية الجودة ، معالجة العجلات الأرضية ، قوة عالية ، مقاومة للارتداء وتشغيل مستقر.

4. يتم فصل كل مجموعة من الجهاز بأكمله كهربائياً ، وقفل هوائي ، وقفل هوائي. يستمر إنذار الجرس بالرنين أثناء المشي لضمان سلامة المشغل.

5هناك إشارات مختلفة للجرس عندما تبدأ المعدات وتتوقف.

المعلمات التقنية الرئيسية

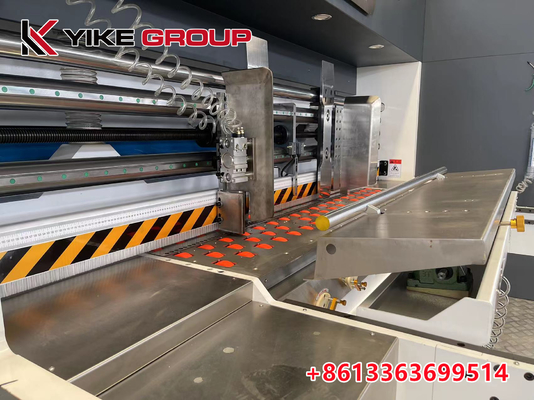

وحدة تغذية الورق (الرصاصتغذية الحافة)

1) يتم التحكم في لوحة التحكم الرئيسية بواسطة الشاشة اللمسية وأزرار التحكم ، وهو أمر مريح وموثوق به.

2) يتم تشغيل الآلة الرئيسية بواسطة أزرار مزدوجة لضمان سلامة المشغلين والآلة الرئيسية.

3) يمكن إمداد الورق بشكل مستمر أو بالتناوب (مع العداد) (يمكن إمداد الورق بالتناوب حسب الحاجة).

4) تعيين عدد تغذية الورق، مع إظهار كمية الإنتاج.

5) يتم التحكم بمواقف المكافحة اليسرى واليمنى ميكانيكياً وكهربائياً لتحريك المسافة.

6) يتم تعديل المكافحة الأمامية يدويًا ومتزامنة لتعديل الفجوة.

7) أربعة محاور أقدم حافة ورق تغذية 7.5KW المروحة، شفط تغذية ورق مساعد، لضمان تغذية ورق سلسة.

8) القطر الخارجي للدراجة الغذائية الورقية العليا هو φ155.4mm، أنبوب فولاذي ذو جدران سميكة بلا خيوط، مغلفة بالمطاط المقاوم للاستعمال،الذي لا يحافظ فقط على المرونة ولكن أيضا يضمن مقاومة ارتداء السطح، مما يقلل من تسطح الورق المقوى.

9) القطر الخارجي للدراجة السفلية لتغذية الورق هو φ155.4mm ، يتم طحن أنبوب الفولاذ الخالي من اللحام بشكل دقيق وتحديد السطح ومصفوفة بالكروم الصلب.

10) ناقل النقل ذو عجلتين يتبنى ناقل انضمام عابر لخفض الارتداء وجعل ناقل النقل أكثر سلاسة.

11) عقدة آلة تعتمد عقدة آلة التحكم الكهربائية، ومجهزة

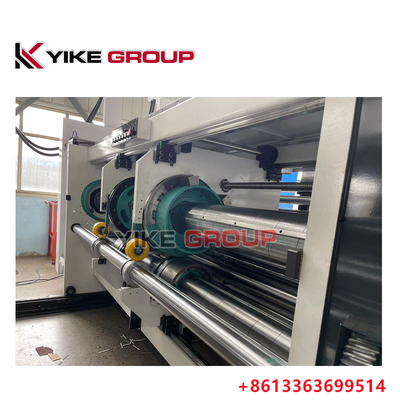

وحدة الطباعة

أدوات الطباعة

1) القطر الخارجي للوصلة لوحة الطباعة بما في ذلك سمك لوحة هو 480mm

2) يتم تصنيع عجلة الطباعة من أنبوب فولاذي عالي الجودة ذو جدران سميكة ، والسطح مطحون بدقة ومصفوف بالكروم الصلب.

3) تصحيح التوازن، التشغيل المستقر

4) يتم تعليق المكعب على اللوحة ، والقفل من جانب واحد يجعل محاذاة اللوحة المعلقة دقيقة ومريحة وسريعة.

5) الخندق الكامل للصفائح المعلقة مناسبة للشرائط المعلقة للصفائح 10 ملم.

6) عند تحميل وتفريغ لوحة الطباعة ، يتم التحكم في مفتاح القدم كهربائياً للدوران إلى الأمام والخلف ، وهو أمر مريح ومرن.

أدوات التفريغ

1) القطر الخارجي للدراجة المرتفعة هو φ155.4mm.

2) أنبوب فولاذي ذو جدران سميكة ، سطح مطحون بدقة ، مغلف بالكروم الصلب.

3) تصحيح التوازن ، تشغيل سلس.

4) يعتمد تعديل الدوار الضغط بنية قفل ذاتية للفجوة في صندوق التوربين ، ومدى التعديل هو 0-11mm.

3"حفرة تغذية الورق"

1) القطر الخارجي للدراجة المرتفعة هو φ86mm.

2) أنبوب فولاذي غير مسموم ذو جدران سميكة ، سطح مطحون بدقة ، مغلف بالكروم الصلب ، ورأس العمود لديه منحنى لزيادة قوة جسم العمود.

3) تصحيح التوازن ، تشغيل سلس.

4) تتبنى عجلة تغذية الورق آلية ضبط سريعة ، وهي بسيطة وسريعة التشغيل.

رولر أنيلوكس لنقل الحبر

1) قطر عجلة الأنيلوكس φ198mm

2) بعد طحن رقيق لسطح أنابيب الفولاذ السميكة الجدران ، يتم طحن السطح ، وحفر نمط الأنيلوكس ، وتصنيف الكروم الصلب.

3) تكون النقاط متسقة ويتم تطبيق الحبر بالتساوي، مما يطيل من عمر لوحة الطباعة وملحقات المطاط.

4) عندما يدور الدوار المطاطي ونمط الأنيلوكس ، يمكن أن يتشكل فرق في السرعة ، مما يسمح للدوار المطاطي للعب دور كشط الحبر.

5) بالتزامن مع نظام تغذية الورق، جهاز الرفع التلقائي النيوماتيكي (عند الطباعة، ينخفض عجلة أنيلوكس وتتلامس لوحة الطباعة، وعندما تتوقف الطباعة،يرتفع ويفصل عجلة الأنيلوكس عن لوحة الطباعة)

وحدة سلاتر

(ب)عجلة إزالة

1) الضغط المسبق قبل الضغط، والورق ليس من السهل لكسر والصندوق نظيف.

2) يتم ضبط عجلة الضغط يدويًا ، مع نطاق ضبط من 2-12 ملم. يتم استخدام آلية المنزلق العرضي ،وتكون عجلة الحركة دائما في حالة الشبكة الصحيحة أثناء ضبط.

آلية ضبط سكين القفل

1) عمود السكين هو أنبوب فولاذي بلا خياطة، تم طحنه مرتين، مع طبقة كروم صلبة على السطح، ويتحرك بسلاسة.

2) عرض الفتحة هو 7 ملم.

3) يتم معالجة الفولاذ المسبوب بالحرارة وطحنها بواسطة سكاكين حديدية ذات أسنان ، ويتم ضمان الصلابة والصلابة.

4) يتم معالجة الفولاذ المسبوك بالحرارة ويتم طحنها بسكاكين حديدية مزدوجة، مع شفرات حادة ودقة عالية.

5) يتم التحكم في عجلة ضغط الجزء المتداخل ومقعد سكين التداخل بواسطة جهاز تحكم تحكم PLC للحركة الأفقية اليسرى واليمنى ، ويقوم الزر بتحكم التحرك الأفقي التشابك ،والتي سهلة التشغيل وتحسين الكفاءة.

8) يتم تعديل عدادات فجوة مقعد سكين القفل يدوياً ، مع نطاق تعديل من 2-12 ملم. يتم اعتماد آلية التزحلق العرضي ،وتضمن عجلة النقل دائما حالة الشبكة الصحيحة أثناء ضبط.

9) يمكن استخدامه للشرائح الكرتونية مزدوجة القطعة.

وحدة التقطيع

1. واحد محور سكين مزدوج slotter، واستخدام هيكل الأسنان الداخلية adjutment ارتفاع مربع، بحيث النفط لا يمكن أن تلوث بسهولة الكرتون
2. أول خط ضغط حول، بعد تحميل المسبق من الورق المقوى ليس من السهل سحق
3. أعلاه الصحافة جولة أوريثان المظهر حزمة، لن يضر الكرتون
4. استخدام السكين خليط الأسهم آلية عبر، المسمار مع دليل خطي، للتحرك أكثر مرونة ودقة
5. مرحلة التقطيع وارتفاع الصندوق، التحكم الرقمي الكمبيوتر والكهربائي
6. تحميل مسبق، تعديل الفجوة التجاعيد تبني الكمبيوتر والكهرباء التحكم الرقمي

وحدة القطع

1إنّ عجلة القطع المطاطيّة و عجلة القطع المقطّعة مصنوعة من مواد عالية الجودة، و السطح مزود بالكروم الصلب بعد الطحن.

2تصحيح التوازن لزيادة استقرار العملية.

3يتم فصل عجلة القطع المقطوعة والمطاط تلقائيًا من خلال الجهاز الغريب الذي يتم التحكم به بواسطة المحرك عندما لا يتم قطع القطع المقطوعة ،والذي يمكن أن يقلل من تشغيل الفراغ والبساطة للآلة ويمدد عمر الخدمة للمطاط والقماش.

4. يمكن أن يجعل ناقل التروس الميكانيكي من المطاط تحرك 40 ملم يسارا و يمينا، والتي يمكن أن تجعل ارتداء أدوات المطاط موزعة بالتساوي وتزيد كثيرا من عمر الخدمة من أدوات المطاط.

5مرحلة القطع المقطعة تعتمد تعديل الرقمي الكهربائي 360 ° ، والذي يمكن تعديله عندما تعمل المعدات أو تتوقف ، والتشغيل بسيط وسريع.

6. يتم تجهيز الجزء الذي يتم قطعها بالسكين الذي يتم قطعه بدون قوالب. لا يحتاج الكرتون العادي إلى صنع قوالب ، مما يوفر تكاليف القوالب.يتم ضبط الحركة الأفقية لخاتم سكين القطع يدويا، ويتم ضبط السكاكين الأربعة من ارتفاع الصندوق بشكل متزامن ، وهو أمر بسيط في التشغيل ويحسن الكفاءة.
